같은 환자의 같은 부위를 촬영하더라도, 어떤 물리 원리를 사용하느냐에 따라 전혀 다른 영상이 나온다. 초음파는 음파의 반사를, X-Ray는 전자기파의 투과를, MRI는 수소 원자핵의 자기 공명을 이용한다. 의료 영상 장비의 GUI를 설계하려면, "이 장비가 무엇을 보여주는 것인가"를 물리 수준에서 이해해야 한다. 그래야 화면에 무엇을 어떻게 표시할지 판단할 수 있다.
의료기기 디자이너가 반드시 알아야 할 7대 영상 모달리티의 원리·적용 부위·한계·GUI 설계 포인트를 정리한다. 각 모달리티를 탭으로 전환하며 비교할 수 있다.
전자기 스펙트럼과 영상 모달리티
의료 영상 모달리티는 사용하는 에너지의 종류에 따라 크게 세 그룹으로 나뉜다. 전자기파 스펙트럼에서 어떤 위치의 에너지를 사용하느냐에 따라 영상의 성격, 해상도, 위험성이 결정된다.
에너지 종류별 모달리티 분류
왼쪽이 낮은 에너지, 오른쪽이 높은 에너지
모달리티별 상세
아래 탭에서 각 모달리티를 클릭하면 원리·적용 부위·한계·디자이너 포인트를 확인할 수 있다.
Ultrasound (초음파)
비방사선 실시간 영상
- 적용 원리

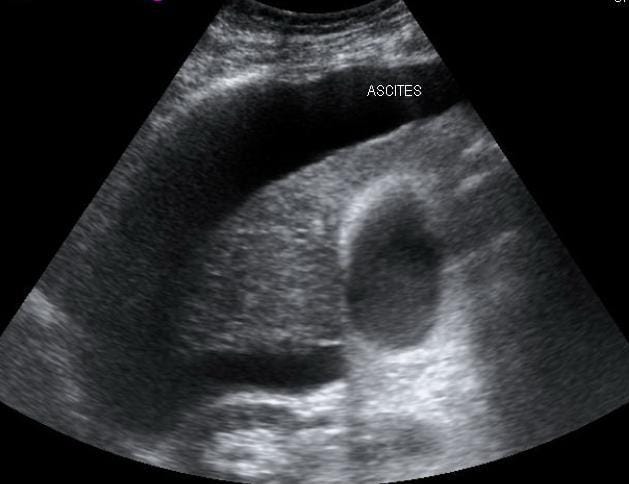

- 프로브(탐촉자)에서 고주파 음파(2~18 MHz)를 인체에 보내고, 조직 경계면에서 반사되어 돌아오는 에코(echo)를 분석하여 영상을 생성한다.
- 적용 부위
- 복부(간·담낭·신장), 심장(심초음파), 산부인과(태아 모니터링), 근골격계(힘줄·인대), 시술 가이드(주사·생검)
- 핵심 강점
- 방사선 없음, 실시간 영상, 휴대 가능, 비용 낮음
한계
- 운용자 의존성이 높다 — 소노그래퍼의 숙련도에 따라 영상 품질 차이가 크다.
- 뼈·공기 뒤의 장기는 음파가 통과하지 못해 관찰이 어렵다.
- 비만 환자에서 음파 감쇠가 커 영상 품질이 저하된다.
디자이너 포인트
초음파 GUI는 실시간 영상이 핵심이다. 프로브를 환자 몸 위에서 움직이면서 동시에 화면을 보기 때문에, 조작 반응성이 극도로 중요하다. B-mode, M-mode, 도플러 컬러맵 등 모드 전환 UI의 효율성이 사용성을 좌우한다.
X-Ray (엑스레이)
전리 방사선 2D 투영
- 적용 원리

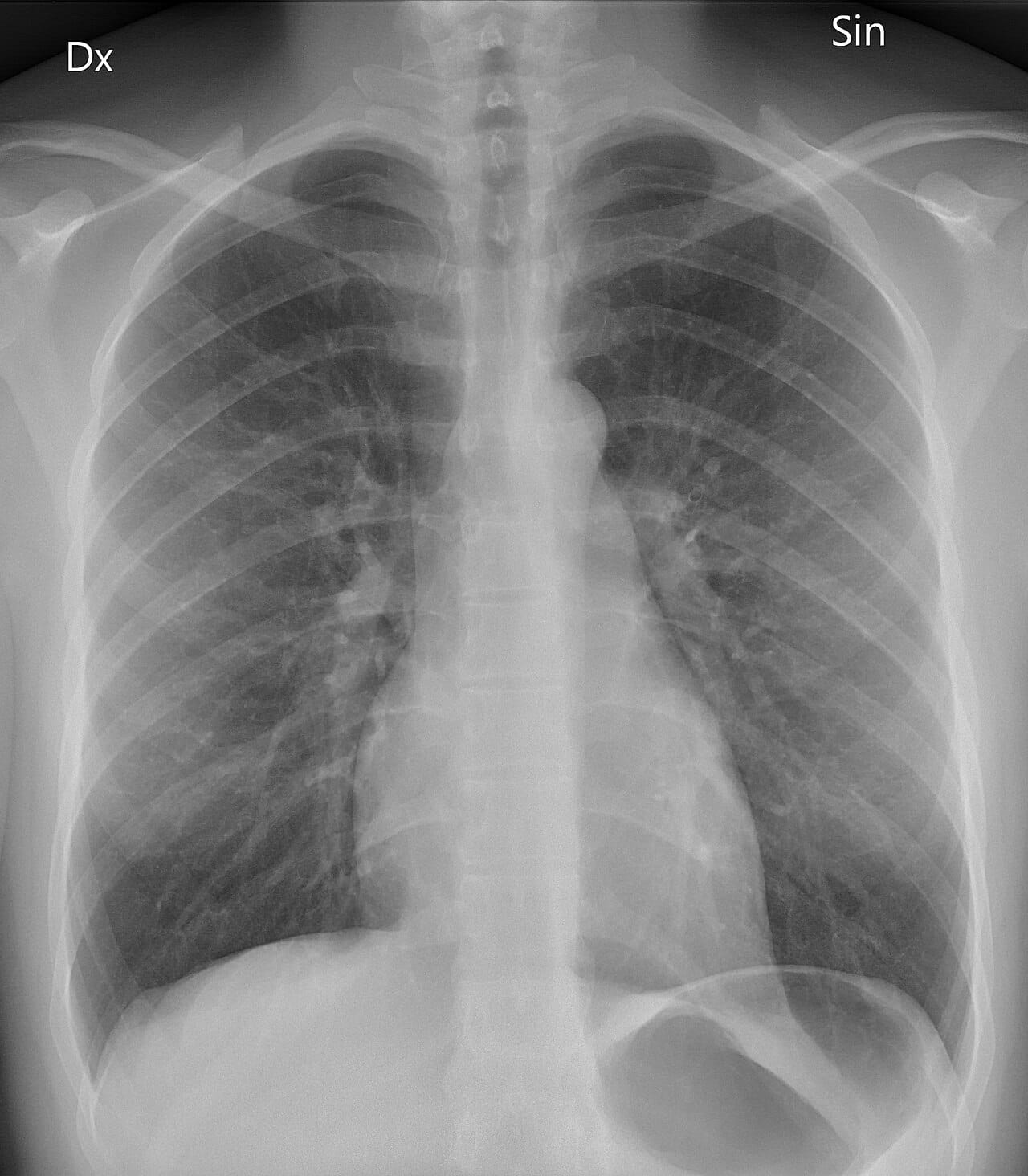

- 전자기 방사선(X선)을 인체에 투과시키고, 조직별 투과율 차이를 감지하여 2D 영상을 생성한다. 밀도가 높은 조직(뼈)은 하얗게, 낮은 조직(폐)은 검게 나타난다.
- 적용 부위
- 골절 진단(정형외과), 흉부(폐렴·기흉·심비대), 치과(파노라마·치근단), 유방(Mammography)
- 핵심 강점
- 촬영 0.5초 이내, 비용 낮음, 장비 보급률 최고
한계
- 방사선 피폭 — 1회 선량은 낮으나(~0.02 mSv) 반복 촬영 시 누적 문제.
- 연부조직 해상도가 낮다 — 근육·인대·장기의 세밀한 구조를 보기 어렵다.
- 2D 투영 — 구조가 겹쳐 보여 일부 질환의 초기 판별이 불가능하다.
디자이너 포인트
X-Ray 뷰어 GUI는 윈도우 레벨(Window/Level) 조절이 핵심 인터랙션이다. 밝기·대비를 실시간으로 바꾸면서 서로 다른 조직을 강조하는 것인데, 마우스 드래그 방향·민감도 설정이 판독 속도에 직결된다.
CT (Computer Tomography)
전리 방사선 3D 단면
- 적용 원리

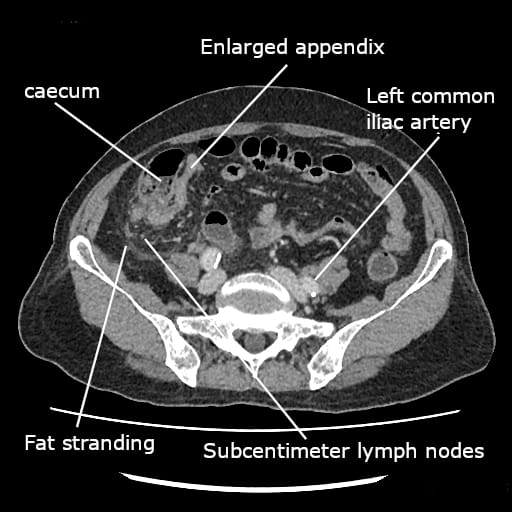

- X-Ray를 360도 회전하면서 연속 촬영한 뒤, 컴퓨터가 이를 재구성해 단면(slice) 영상을 만든다. X-Ray의 2D 한계를 극복하여 인체 내부를 3D로 관찰할 수 있다.
- 적용 부위
- 복부·흉부 장기, 응급실 전신 스캔(Trauma CT), 암 병기 결정, 혈관 조영(CTA)
- 핵심 강점
- 빠른 스캔(수 초), 3D 재구성 가능, 뼈+연조직 동시 평가
한계
- 방사선 피폭량이 X-Ray보다 훨씬 높다 — 흉부 CT 1회 ≒ 흉부 X-Ray 약 100~400회 선량.
- 조영제 부작용 — 요오드 조영제에 대한 알레르기·신기능 저하 환자에서 위험.
- 연부조직 대비가 MRI보다 낮다 — 뇌·관절 연부조직 감별에는 MRI가 우위.
디자이너 포인트
CT 뷰어는 수백~수천 장의 슬라이스를 연속으로 스크롤하는 것이 기본 인터랙션이다. 다중 평면 재구성(MPR: Axial/Sagittal/Coronal 동시 표시), 3D 볼륨 렌더링 등 복잡한 시각화 도구를 직관적으로 배치하는 것이 핵심 UX 챌린지다.
MRI (Magnetic Resonance Imaging)
비방사선 연부조직 최적
- 적용 원리

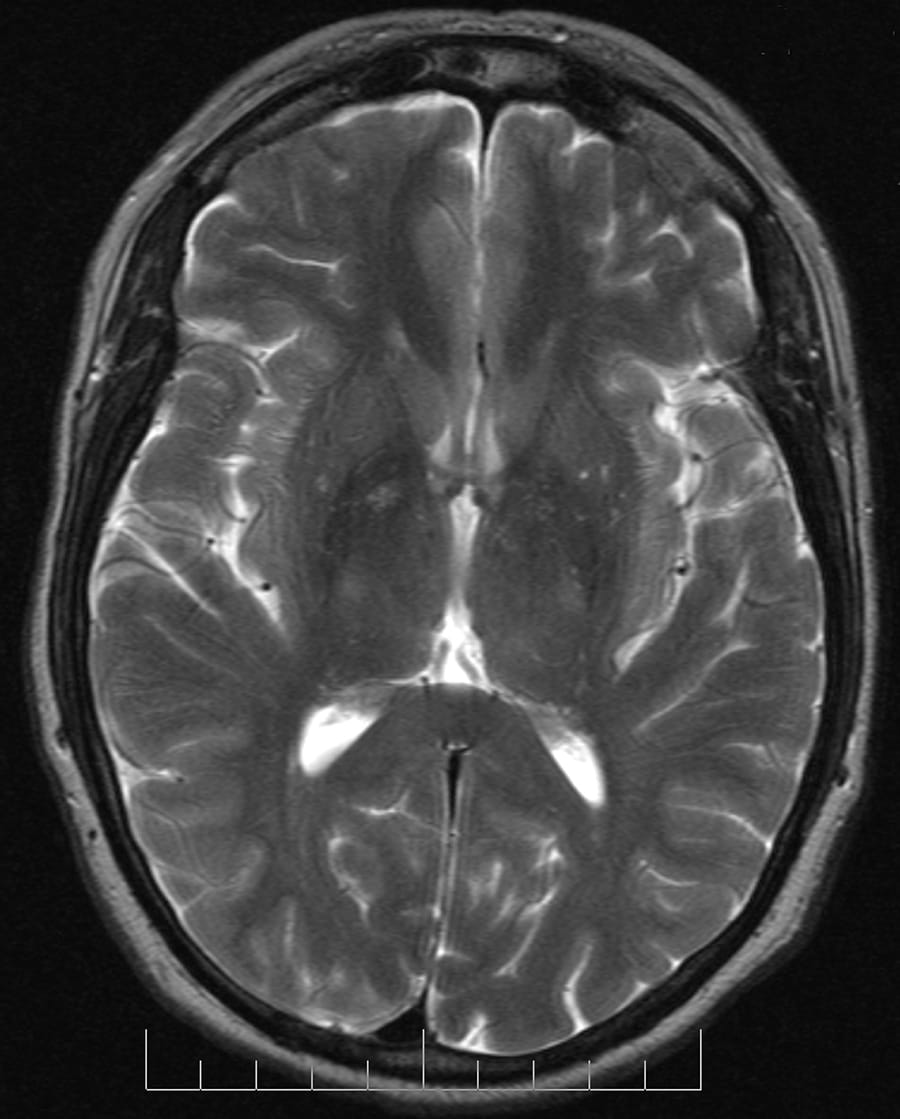

- 강력한 자기장과 고주파(RF) 펄스를 사용하여 체내 수소 원자핵의 공명 신호를 감지한다. 방사선을 사용하지 않으며, 연부조직 대비가 CT보다 월등히 우수하다.
- 적용 부위
- 뇌(뇌출혈·뇌경색·뇌종양), 척추·관절(디스크·인대), 연부조직 암(간·유방·전립선), 심장 MRI
- 핵심 강점
- 연부조직 대비 최고, 방사선 없음, 다양한 시퀀스(T1/T2/FLAIR/DWI)
한계
- 금속 물질 불가 — 몸속에 금속 임플란트가 있으면 촬영할 수 없거나 위험하다.
- 촬영 시간이 길다 — 부위에 따라 20분~1시간. 폐소공포증 문제.
- 비용이 높다 — 장비 가격·유지비가 CT 대비 수 배.
- 소음이 크다 — 촬영 중 최대 110dB 이상의 기계 소음.
디자이너 포인트
MRI 장비 디자인은 환자 경험(Patient Experience)이 핵심 과제다. 좁은 보어 안에서의 불안감, 긴 촬영 시간, 큰 소음을 줄이기 위한 보어 내부 조명·환기·인터콤 디자인이 중요하다. MRI 뷰어 GUI에서는 시퀀스(T1/T2/FLAIR/DWI 등) 간 빠른 비교가 판독 효율의 관건이다.
PET (Positron Emission Tomography)
핵의학 대사 영상
- 적용 원리

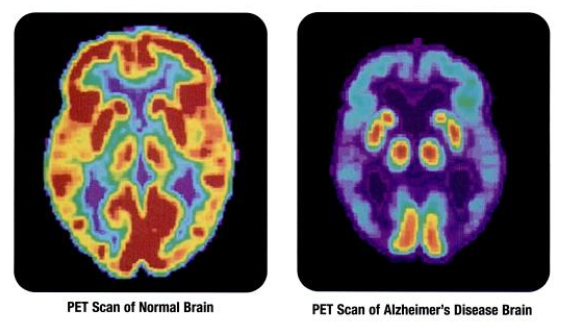

- 방사성 추적자(주로 FDG — 포도당 유사 방사성 물질)를 환자에게 주사한 뒤, 세포의 대사 활성도를 감지하여 영상을 만든다. 암세포는 정상 세포보다 포도당 소비가 높아 밝게 빛난다.
- 적용 부위
- 암 병기 결정·전이 탐색, 치료 반응 평가, 뇌 질환(알츠하이머·간질), 심근 생존능 평가
- 핵심 강점
- 전신 전이 한 번에 확인, 기능적 정보(대사 활성도) 제공
한계
- 공간 해상도가 낮다 — 0.5cm 이하의 작은 암은 찾기 어렵다.
- 방사성 물질 주사 필요 — 체내 방사선 피폭 발생.
- 비용이 매우 높다 — 장비 + 방사성 추적자 제조 비용.
- 단독 사용 불가 — 해부학적 위치 파악이 어려워 대부분 PET/CT 또는 PET/MRI 복합 장비로 사용.
디자이너 포인트
PET은 거의 항상 CT 또는 MRI와 융합(fusion)해서 표시한다. PET 대사 영상(컬러맵)을 CT 해부 영상 위에 오버레이하는 것이 기본이며, 오버레이 투명도·컬러 스케일(Hot/Rainbow/Gray)·SUV 수치 표시 등의 조절 UI를 설계해야 한다.
SPECT (Single Photon Emission CT)
핵의학 기능 영상감마 카메라가 환자 주위를 회전하며
방사성 동위원소에서 나오는 감마선을 감지
- 적용 원리
- 방사성 동위원소(Tc-99m 등)를 체내에 주사한 뒤, 감마 카메라가 환자 주위를 회전하며 방출되는 단일 광자(감마선)를 감지하여 3D 기능 영상을 재구성한다.
- 적용 부위
- 심근 관류 스캔(심장), 뼈 스캔(골전이 탐색), 갑상선 스캔, 뇌혈류 평가, 신장 기능 평가
- 핵심 강점
- PET보다 비용이 낮고 방사성 동위원소 반감기가 길어 접근성이 높다. 심장 관류 평가의 표준 검사.
한계
- 공간 해상도가 PET보다 낮다 — 약 8~12mm 수준.
- 촬영 시간이 길다 — 20~40분.
- 방사선 피폭 — 방사성 동위원소 투여 필요.
- 정량적 정확도가 PET 대비 제한적이다.
디자이너 포인트
SPECT 뷰어는 PET과 유사하게 CT 해부 영상 위에 기능 영상을 오버레이하는 구조다. 심근 관류 SPECT의 경우 불스아이 맵(Bull's Eye Map)이라는 독특한 시각화 형식이 있어, 이를 위한 전용 UI 컴포넌트가 필요하다.
Fluoroscopy (투시촬영)
전리 방사선 실시간 영상X선을 연속으로 조사하여
실시간 동영상 형태의 영상을 생성
- 적용 원리
- X선을 연속으로 인체에 조사하여 실시간 동영상 형태의 영상을 생성한다. X-Ray의 "동영상 버전"이라 할 수 있다. C-arm이라 불리는 이동형 장비가 수술실에서 널리 사용된다.
- 적용 부위
- 위장관 조영(바륨 검사), 관절 조영, 혈관 중재시술(카테터 가이드), 정형외과 수술 중 실시간 확인
- 핵심 강점
- 실시간 X선 영상, 시술/수술 중 실시간 가이드 가능
한계
- 방사선 피폭이 X-Ray보다 높다 — 연속 조사이므로 누적 선량이 증가한다.
- 시술자도 피폭 — 환자 옆에서 조작하므로 의료진의 방호가 중요하다.
- 해상도가 CT보다 낮다 — 실시간성을 위해 영상 품질을 타협한다.
디자이너 포인트
Fluoroscopy는 수술실 환경에서 사용되므로, 의사가 멸균 상태에서 조작할 수 있는 터치리스 제스처 UI나 발 페달 인터페이스가 핵심이다. C-arm 모니터는 천장에 매달려 있어 시야각·밝기 자동 조절도 중요하다.
모달리티 핵심 수치
7+
주요 영상 모달리티
0.1 mm
CT 최고 공간 해상도
0.5 s
X-Ray 1회 촬영 시간
~60 min
MRI 최대 촬영 시간
110 dB
MRI 촬영 중 소음
~20 mSv
CT 최대 방사선량
모달리티 비교표
| 항목 | Ultrasound | X-Ray | CT | MRI | PET | SPECT | Fluoroscopy |
|---|---|---|---|---|---|---|---|
| 에너지 원리 | 음파 반사 | X선 투과 | X선 회전 단층 | 자기장 + RF | 양전자 방출 | 감마선 방출 | X선 연속 투과 |
| 방사선 | 없음 | 있음 | 높음 | 없음 | 핵의학 | 핵의학 | 있음 |
| 피폭량 | 0 | ~0.02 mSv | 2~20 mSv | 0 | 5~10 mSv | 3~8 mSv | 0.5~5 mSv |
| 촬영 시간 | 실시간 | < 1초 | 5~30초 | 20~60분 | 20~40분 | 20~40분 | 실시간 |
| 공간 해상도 | 0.3~1 mm | 0.1~0.5 mm | 0.1~0.5 mm | 0.5~1 mm | 4~6 mm | 8~12 mm | 1~2 mm |
| 상대 비용 | $ | $ | $$ | $$$ | $$$$ | $$$ | $$ |
| 핵심 GUI | 모드 전환 | Window/Level | 슬라이스 스크롤 | 시퀀스 비교 | 융합 오버레이 | Bull's Eye Map | 실시간 + 페달 |
자주 헷갈리는 질문
둘 다 X선(방사선)을 사용하지만, 촬영 방식과 결과물이 근본적으로 다르다.
| X-Ray | CT | |
|---|---|---|
| 촬영 방식 | 한 방향에서 1회 투과 | 360도 회전 수백~수천 회 투과 |
| 결과물 | 2D 투영 영상 (1장) | 3D 단면 영상 (수백 장) |
| 겹침 문제 | 앞뒤 구조가 겹쳐 보임 | 단면이라 겹침 없음 |
| 연부조직 | 거의 구별 불가 | 조영제와 함께 구별 가능 |
| 촬영 시간 | 0.5초 이내 | 5~30초 |
| 방사선량 | ~0.02 mSv | 2~20 mSv |
비유하자면, X-Ray는 "그림자를 한 번 찍는 것"이고, CT는 "그림자를 모든 각도에서 찍어서 3D로 복원하는 것"이다.
Mammography는 X-Ray의 특수 변형이다. 물리적 원리(X선 투과)는 같지만, 유방 조직에 최적화된 기술적 차이가 있다:
- 에너지 수준이 다르다 — 일반 X-Ray는 40~120kVp, Mammography는 25~35kVp로 훨씬 낮은 에너지를 사용해 미세한 연부조직 대비를 높인다.
- 압박 장치가 필수 — 유방을 압박 판으로 눌러 얇게 펴야 조직 겹침을 줄이고 선량을 낮출 수 있다.
- 검출기가 특화 — 미세 석회화(0.1mm 수준)를 감지해야 하므로 공간 해상도가 훨씬 높다.
- 3D 토모신테시스 — 최신 Mammography는 제한된 각도에서 여러 장을 찍어 유사-CT 영상을 만든다.
같은 원리를 쓰더라도 대상 장기에 따라 에너지·검출기·압박 방식이 완전히 달라져서 별도 장비가 필요한 것이다.
"더 좋다/나쁘다"의 문제가 아니라 "무엇을 보고 싶은가"의 문제다.
| 상황 | CT가 유리 | MRI가 유리 |
|---|---|---|
| 뼈·골절 | CT가 월등 | - |
| 뇌·척수 | 응급 출혈 확인용 | MRI가 월등 |
| 관절·인대 | - | MRI가 월등 |
| 복부 장기·암 | 빠른 1차 확인 | 정밀 감별 |
| 폐 | CT가 월등 | 공기 영역 취약 |
| 응급 상황 | 수 초~수 분 | 20분~1시간 |
| 방사선 | 있음 | 없음 |
| 금속 임플란트 | 가능 | 위험할 수 있음 |
임상에서는 CT로 먼저 빠르게 확인한 뒤 MRI로 정밀 감별하는 2단계 전략을 자주 쓴다. 둘은 경쟁이 아니라 보완 관계다.
X-Ray·CT·MRI는 장비가 자동으로 영상을 만든다. 하지만 초음파는 사람이 프로브를 손으로 움직여서 원하는 단면을 찾아야 한다. 프로브를 대는 각도, 압력, 위치에 따라 보이는 영상이 완전히 달라지기 때문에, 경험 많은 소노그래퍼가 촬영한 것과 초보자가 촬영한 것이 전혀 다를 수 있다.
이 "운용자 의존성(operator dependency)"은 초음파의 가장 큰 약점이자, AI로 극복하려는 연구가 가장 활발한 영역이기도 하다.
PET는 대사 활성(얼마나 포도당을 소비하는가)만 보여준다. "이 부위에서 암이 활발히 활동하고 있다"는 알 수 있지만, "그 부위가 정확히 어떤 장기의 어느 위치인지"는 PET 단독으로 알 수 없다. 그래서 해부학적 지도를 제공하는 CT(또는 MRI)와 합성해야 비로소 "간의 S6 구역에 전이 의심 병변"이라는 임상적 의미를 가진 영상이 완성된다.
모달리티와 디자이너 — 왜 이걸 알아야 하는가
의료 영상 장비의 GUI를 설계하는 디자이너에게 모달리티 이해는 선택이 아니라 전제 조건이다. 그 이유:
1. 정보의 성격이 다르다
실시간 영상(초음파) vs 정적 슬라이스 스택(CT/MRI) vs 대사 오버레이(PET). 화면에 표시해야 할 정보의 성격이 완전히 다르다.
2. 핵심 인터랙션이 다르다
초음파의 모드 전환, X-Ray의 Window/Level, CT의 슬라이스 스크롤, MRI의 시퀀스 비교, PET의 융합 오버레이.
3. 사용자의 멘탈 모델이 다르다
영상의학과 전문의, 응급의학과 의사, 초음파 기사 등 각 모달리티의 주 사용자가 기대하는 워크플로우가 다르다.
4. 규제가 세분화되어 있다
IEC 60601-2 시리즈는 모달리티별 특수 안전 표준을 별도로 정의한다.
핵심 정리
- Ultrasound — 실시간·비침습·운용자 의존적. GUI 핵심: 모드 전환 + 프로브 연동 실시간성
- X-Ray — 2D 투영·빠름·방사선. GUI 핵심: Window/Level 조절
- CT — 3D 단면·고속·방사선. GUI 핵심: 슬라이스 스크롤 + MPR + 3D 렌더링
- MRI — 연부조직 최적·무방사선·느림·소음. GUI 핵심: 시퀀스 비교 + 환자 경험
- PET — 대사 영상·전이 탐색·CT/MRI 융합. GUI 핵심: 오버레이 투명도 + 컬러 스케일
- SPECT — 기능 영상·심근 관류·PET보다 저비용. GUI 핵심: Bull's Eye Map
- Fluoroscopy — 실시간 X선·수술 가이드. GUI 핵심: 터치리스 제스처 + 페달 인터페이스
참고 자료
- Bushberg, J. T. et al. The Essential Physics of Medical Imaging. 4th ed. Lippincott Williams & Wilkins, 2020.
- Defined Health. "Medical Imaging Market Overview." Industry Report, 2024.
- IEC 60601-2 시리즈 — 모달리티별 특수 안전 표준.
- Topol, E. J. Deep Medicine. Basic Books, 2019.
